1、适用范围：

适用于消防喷嘴流量特性试验。

   按设计给定的充满密度灌装灭火剂并冲压至贮存压力，放置2h后安装在试验装置上。安装好喷嘴，自动启动容器阀，记录喷嘴前压力和灭火剂质量对时间的变化曲线。根据喷嘴公称实际孔口面积，计算出不同喷射压力下喷嘴单位孔口面积的质量流量。

2、符合标准

2.1符合GB25972-2010《气体灭火系统及部件》第6.17节喷嘴流量特性试验；

2.2符合GB16669-2010《二氧化碳灭火系统及部件通用技术条件》第6.17节喷嘴流量特性试验；

2.3符合GA400-2002《气体灭火系统及零部件性能要求和试验方法》第6.16节喷嘴流量特性试验；

3、主要技术参数：

3.1灭火剂贮存容器：由送检单位提供，需具备以下条件：

3.1.1充装密度和贮存压力符合GB25972-2010第5.1.1.2节标准；

3.1.2容器容积：≥70L；

3.1.3适用于最大喷嘴代号64，等效单孔直径为50.80mm；

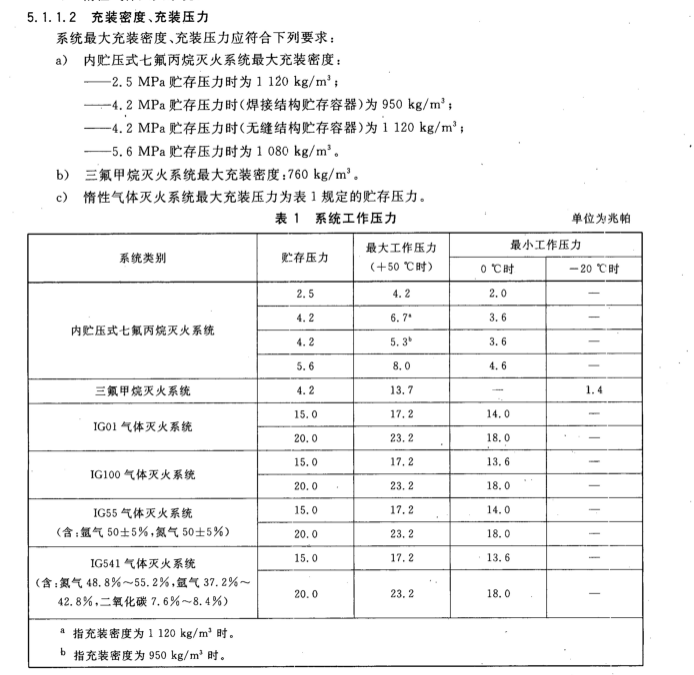

图2、充装密度和贮存压力

3.2连接管道：直径为DN65,配有容器阀；

3.3荷重传感器(电子称)：量程为100kg，分度值为2g，输出为4~20mA；

3.4压力传感器：量程为0~25Mpa，分度值为0.05Mpa；

3.5数据采集与处理：

3.5.1采用计算机+?？榉绞讲杉?；

3.5.2计算机软件自动记录喷嘴前压力和灭火剂质量对时间的变化曲线；

3.5.3根据喷嘴孔径面积，在不同喷射压力下实时显示喷嘴单位孔口面积的质量流量；
