1、适用范围：
适用于灭火系统全淹没喷嘴喷射特性试验。
适用于GB25972-2010标准附录C“灭B类正庚烷火和A类木垛表面火的灭火浓度确定试验”
2、符合标准
2.1符合GB25972-2010《气体灭火系统及部件》第6.20全淹没喷嘴喷射特性试验和附录C“灭B类正庚烷火和A类木垛表面火的灭火浓度确定试验方法”；
2.2符合GB16669-2010《二氧化碳灭火系统及部件通用技术条件》第6.20全淹没喷嘴喷射特性试验；
2.3符合GA400-2002《气体灭火系统及零部件性能要求和试验方法》第6.19全淹没喷嘴喷射特性试验；
3、主要技术参数：
3.1仪器组成：由试验室、试验空间测量仪器、连接管道、燃料盘、灭火系统（瓶组）、数据采集和控制系统组成；
3.2试验室：（需方自备）
3.2.1试验空间：高4.0米，长5.0米，宽5.0米；
3.2.2试验室建成：采用防火材料砖墙建成；
3.2.3泄压口：在试验室3/4的空间高度以上或顶部，每面墙开有长0.5米，宽0.3米的泄压口；
3.3试验空间测量仪器：
3.3.1氧浓度测量
3.3.1.1氧浓度测量点布置：见图2.三个取样点与试验空间中心的水平距离在1000mm，距离地面高度分别为0.4米，2米，3.6米。共3个氧浓度测量；
3.3.1.2采用耐高温氧浓度测量仪，带RS485接口；
3.3.1.3量程范围：0~25%；
3.3.1.4分辨率：0.01%VOL；
3.3.1.5精度：≤±3%；
3.3.1.6重复性：≤±3%；
3.3.1.7零点漂移：≤±1%（F.S/年）；
3.3.1.8响应时间：≤20s（T90）；
3.3.1.9工作温度：0~700°C（传感器工作温度）；
3.3.1.10安装方式：壁挂管道一体式。

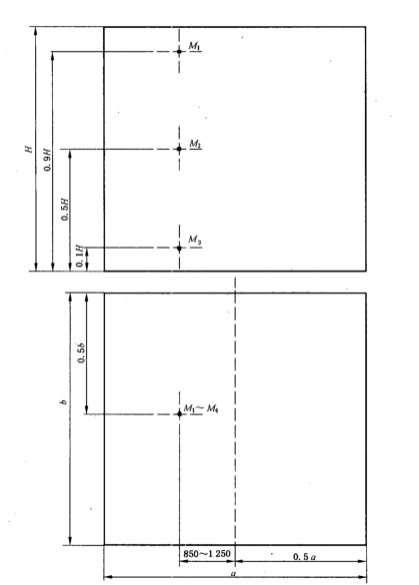

图2、氧测量点布置图（M1~M3为氧取样点，a为试验室长，b为试验室宽）
3.3.2温度测量：
3.3.2.1温度测量点位置：共四支，与试验空间中心的水平距离在1000mm，距离地面高度为2.0米；另五支为GB25972附录C标准，第1支水平距离油盘边缘1000mm，高度与油盘口平行，第2支距油盘正上方100mm，第3支距油盘正上方3600mm，第4支用于液化灭火剂时，记录喷嘴喷口位置温度，第5支记录木垛表面温度；
3.3.2.2温度传感器：采用K型热电偶，直径为1.0mm；
3.3.2.3温度测量范围：0~1100°C;
3.3.2.4采用温度模块采集温度，时间常数<1S;
3.3.3喷嘴压力测量：
3.3.3.1安装位置：压力传感器距离喷嘴0.9米；
3.3.3.2采用压力传感器，输出4~20mA电流信号；
3.3.3.3测量范围：0~25MPa，精度≥0.5%；
3.3.4燃料罐灭火时间观察：
3.3.4.1采用测温法，当温度低于设定值，即判定为灭火；
3.3.4.2燃料罐灭火时间：0~999s，误差为1s/h；
3.4连接管道：适用于全淹没喷嘴最大值为DN50(ZQTG50型喷嘴);
3.5燃料盘：
3.5.1材质：采用壁厚为6mm USU304#不锈钢；
3.5.2燃料罐规格：内径为80mm±5mm，高度为100mm的钢质圆形罐；
3.5.3适用于GB26972附录C“灭B类正庚烷火和A类木垛表面火”油盘：500mm正方形，深度为100mm；木垛为云杉或冷杉（需方自备）
3.5.4燃料：
3.5.4.1燃料：为正庚烷，初馏点为+90°C，50%为+93°C，干点为96.5°C，密度（+15.6°C）为700kg/m3±50kg/m3;
3.5.4.2燃料份量：燃料罐底部垫水，正庚烷深度为50mm，液面距燃料罐口40mm；
3.5.5燃料罐安装位置：燃料罐共九个，其中八个燃料罐置于试验空间四墙面对角位置，四上四下交错放置，下角燃料罐置于地面上，距墙50mm，上角燃料灌口距吊顶300mm，距墙50mm，另外一个燃料罐放置在挡板后面的地面上；
3.5.6挡板：在喷嘴与燃料罐之间设置一个与试验空间同高的挡板，挡板宽度为试验空间宽度的20%；
3.6灭火系统（瓶组）：（由送检方提供）
3.6.1灭火剂喷放时间：七氟丙烷灭火系统、三氟甲烷灭火系统为8s~10s；惰性气体灭火系统为50s~60s；
3.6.2喷射压力：在距喷嘴0.9米处测得压力为1.4MPa±0.1MPa（+20°C~+22°C）;
3.7称重装置：量程为0~150kg，分度值为2g；
3.8灭A类木垛火试验：余火、复燃状况采用红外摄像仪记录；
3.9喷嘴布置：
3.9.1全淹没360°喷嘴布置：安装在试验空间中间位置；
3.9.2全淹没180°喷嘴布置：安装在试验空间一侧壁的中间位置。
3.9数据采集和控制：
3.9.1采用计算机+PLC+模组采集和处理；
3.9.2记录试验空间内各测氧点的氧浓度变化；
3.9.3记录试验空间内各测温点的温度变化；
3.9.4记录灭火系统喷射延迟时间和喷射时间，喷嘴前压力；
3.9.5灭火时间；
3.9.6释放到试验空间内的灭火剂总量；
3.9.7记录灭A类木垛火试验，10min浸渍期内有无余火或复燃状况，以及浸渍时间内木垛表面温度；
3.9.8木垛试验前后的质量损失；
