1、适用范围：

     适用于消防软卷盘与消防水枪喷射试验,其设计、制造参照GB15090-2005《消防软管卷盘》、GB8181-2005《防水枪性能要求和试验方法》标准，采用计算机自动控制，自动采集试验数据，压力控制精确，自动生成格式化报告。整体设计合理，维修保养方便快捷；自动恒压，轻微渗漏自动补充恒定压力；高压管路超数倍制作，经久耐用。

   工作压力0.20Mpa~4.0Mpa，流量不大于16L/S；

此台仪器只含消防软管卷盘喷射测试、消防水枪喷射测试与流量测试；

2、符合标准：

2.1符合GB15090-2005《消防软管卷盘》第6.1节喷射测试；

2.2符合GB8181-2005《消防水枪》第6.1节喷射测试与流量测试。

3、主要技术参数：

3.1适用工件：消防水枪DN65mm、DN50mm、DN40mm（中压水枪）以及进口外螺纹M39*2（高压水枪）；软管卷盘：公称直径为19mm；

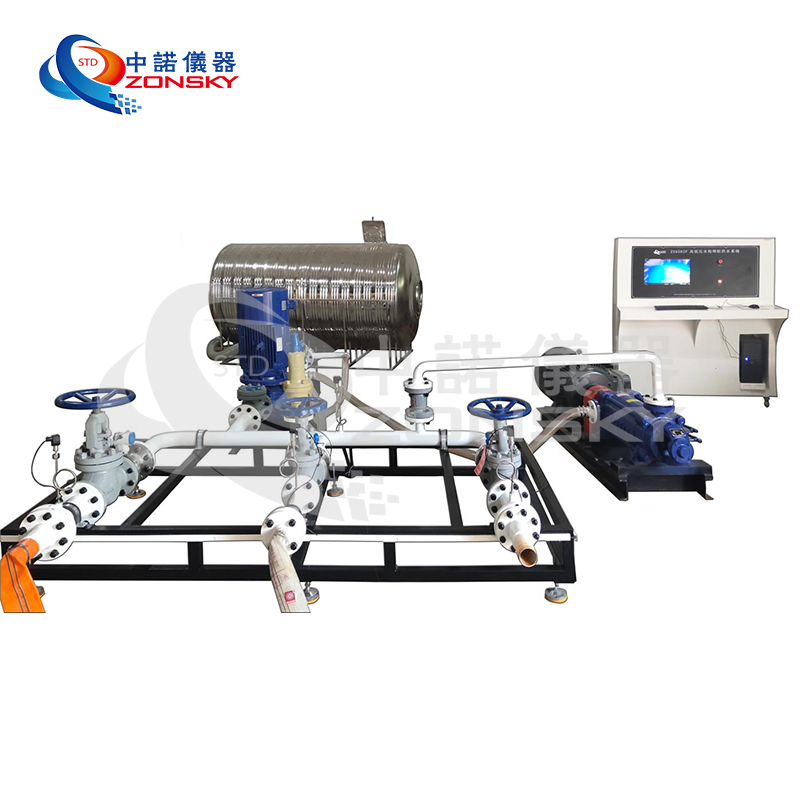

3.2主要配置：由储水罐、高压管路、喷射装置及计算机集成控制柜；

3.3试验介质：水；

3.4低压泵：0~0.7Mpa、流量100m³/H；

3.5压力范围：0~4.0Mpa；

3.6高压泵：0.5~4.5Mpa、流量12.5m³/H；

3.7压力采集精度：±0.05MPa；
3.8压力传感方式：电流变送器方式；
3.9变频器调频范围：0～50Hz；30/55KW变频调速；

3.10高压供水系统：

3.10.1系统组成：由截止阀、过滤阀、低压水泵、多级压力泵、止回阀、安全释放阀、液压传感器、调节阀以及DN100/DN65/DN50/DN40管道组成；

3.10.2低压离心泵

3.10.2.1压力：0~0.7Mpa；

3.10.2.2流量93m³/H；

3.10.2.3功率：30kw；

3.10.2.4变频器：30kw，由计算机执行控制。

3.10.3 D型多级高压泵：

3.10.3.1压力：0.5~4.5Mpa；

3.10.3.2流量12.5m³/H；

3.10.3.3功率：55kw；

3.10.3.4变频器：55kw，由计算机执行控;

3.104过滤器：DN100，过滤网10~30目 ;

3.10.5截止阀：DN100;

3.10.6止回阀：两个，防止压力回流；

3.10.7安全释放阀:DN80 当压力超过试验值后而释放，起到安全保护作用；

3.11储水罐：直径2.1m*1800m；

3.12带喷射装置二套；见图2和图3

3.12.1喷射仰角：30°±2°；

3.12.2喷枪口中心到地面高度：1±0.05m；

3.12.3风速小于2m/s室外，作顺风方向喷射试验。喷射场地需要长37.5m以上。

3.13电源：AC380V,功率：90KW；

3.14控制箱：1200*750mm*1400mm。

3.15使用空间：10m*6m（如增加消防室内栓和室外栓，使用空间为20m*6）

3.16喷射空间：设在室外，需具备38米长度的空间，风速不2m/S。

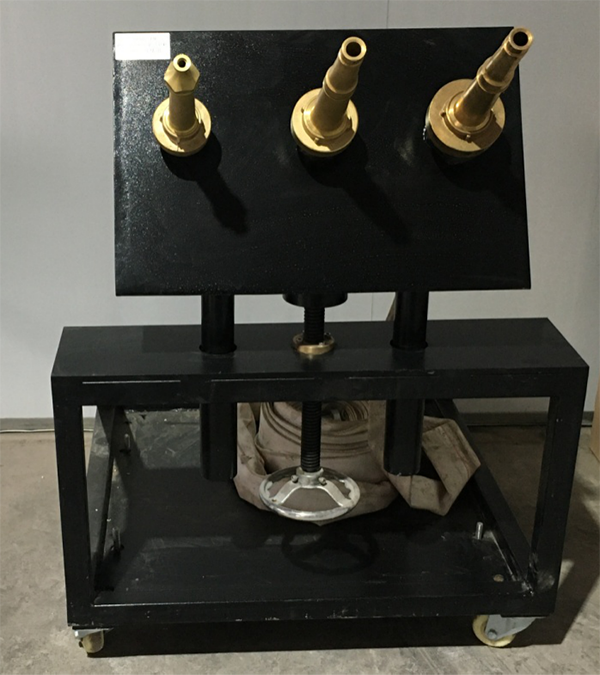

图2、消防枪喷射装置

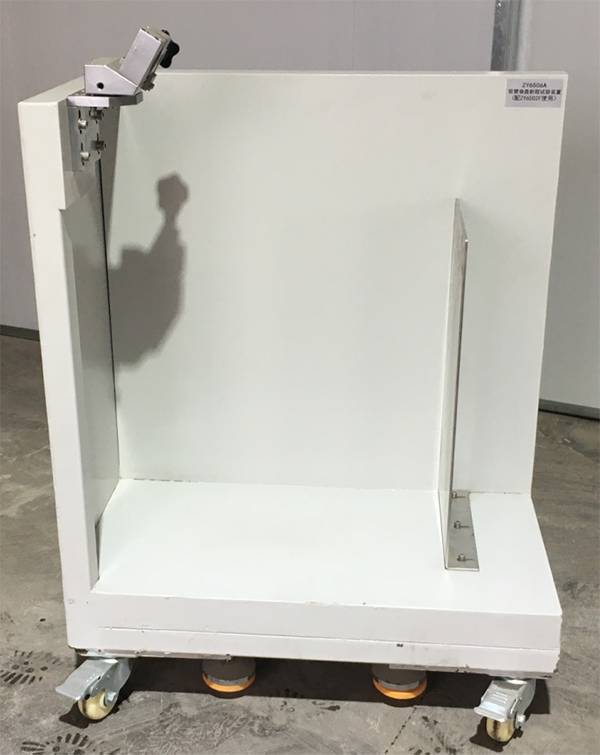

图3、消防软管卷盘喷射装置
